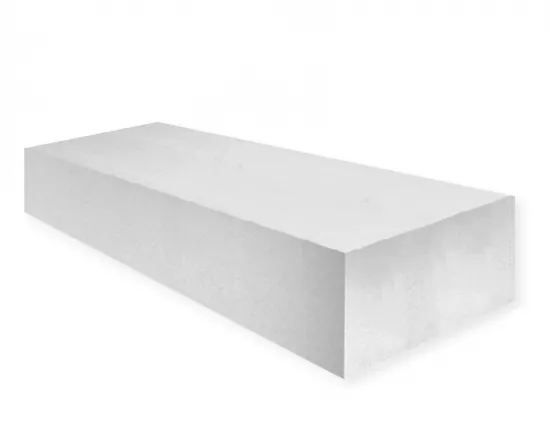

TERMALICA nenosný překlad 1400/124/150mm TNB150
je pórobetonový vyztužený překlad, který se použivá jako nosný prvek nad otvory ve stěnových konstrukcích. Protože ploché překlady jsou velmi štíhlé prefabrikáty, nejsou sami o sobě nosné. Nosnými se stávají teprve ve spojení s nad nimi vyzděnou spolupůsobící nadezdívkou - tlakovou zónou. Takový překlad se nazývá spřaženým překladem. Pro danou tloušťku zdiva se překlad vyskládá z prvků TNB položených vedle sebe na sraz, spojených maltou. Takto lze vytvořit překlady pro zdivo šířky 150, 300 a 450 mm. Minimální uložení plochého překladu je 20 cm na každé straně.
Vlastnosti překladů TERMALICA:
- Vysoká únosnost při spřažení s nadezdívkou
- Snadná a rychlá montáž
- Minimalizace tepelných mostů
- Nízká hmotnost, Vysoká přesnost
- Omezení mokrého procesu
- Výborná požární odolnost
- Ekologická nezávadnost
- Podklad pro povrchové úpravy shodný se zdivem
Postup montáže:
Je zakázané překlady zkracovat a jinak upravovat jejich průřezy. Jsou určeny k přímému zabudování. Při montáži je důležité dbát na správnou polohu zabudovaného překladu (šipky musí směřovat vzhůru). Potřebná menší světlost otvoru se dosáhne větším uložením překladu. Překlady se kladou do maltového lože, uložení musí být 200 mm. Protože ploché překlady jsou velmi štíhlé prefabrikáty, nejsou sami o sobě nosné. Nosnými se stávají teprve ve spojení s nad nimi vyzděnou spolupůsobící nadezdívkou - tlakovou zónou.
Technické údaje:
- Rozměr: DxVxŠ 1400 x 124 x 120 mm
- Pro světlost otvoru maximálně 1000 mm
- Pro stěny tloušťky 150, 300 a 450 mm
- Uložení 200 mm na každé straně
- Materiál - autoklávovaný pórobeton kategorie I, vyztužený ocelovými pruty
- Součinitel tepelné vodivosti λ = 0,14 W/m.K
- Únosnost 26,4 kN/m
- Rozměrové tolerance - délka: ± 15 mm, šířka: ± 5,0 mm, výška ± 5,0 mm
- Reakce na oheň - Třída A1 - nehořlavé, požární odolnost 60 minut
Nabízíme kompletní zdící systém od výrobce TERMALICA. |
