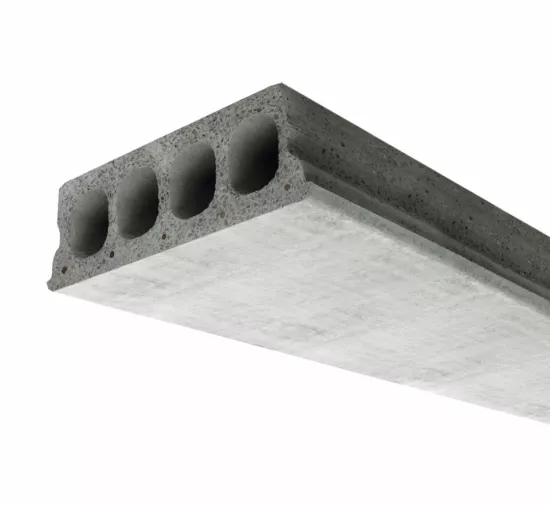

Dutinový panel 21 x 60 cm, délka 5,65 m
je železobetonový stropní panel sloužící k vytvoření stropní konstrukce v objektech bytové, průmyslové a občanské výstavby (kde vyhoví požadavku zatížení stropu). Armované stropní panely jsou vylehčeny průběžnými podélnými dutinami kruhového nebo oválného průřezu a jsou vyráběny nejmodernější vibrolisovanou technologií a kontrolovány podle normy ČSN EN 1168 + A3. Delarová třída použitého betonu je C30/37 a používá se betonářská výztuž BST 500. Minimální uložení na zdivo je 125 mm.
Poptávka na kompletní stropní panelový systém zde. Vypracujeme přesný kladečský plán stropu s výpisem prvků ZDARMA.
Také u nás můžete poptat cenu dopravy a uložení panelů.
Výhody:
- jednoduchá a rychlá pokládka
- dokonale rovný podhled
- nízka spotřeba zálivkového betonu
- velký variabilita délek panelů
- bezproblémové použití pro všechny druhy zdiva
- menší nutnost minimálního uložení na stěnu než skládané stropní systémy
Postup montáže:
Před zahájením montáže panelů Alidal je nutné výškově srovnat poslední řadu zdiva, popř. provést roznášecí věnec. Na takto připravený a dostatečně zatvrdlý podklad následně ukládáme jednotlivé panely do cementové malty dle prováděcí projektové dokumentace pomocí jeřábové mechanizace. Panely se zavěšují pomocí závěsných háků do prostředních otvorů. Minimální uložení stropních panelů na zdivu je 125mm, na betonovém zdivu nebo betonovém věnci je uložení 70 - 100mm. Jednotlivé panely vedle sebe ukládáme na sraz ( v modulových osách). Vlastní panely srovnáme podpěrami do roviny podhledu a panely nad 4,30 m délky je nutné přizdvihnout podpěrami uprostřed maximálně o 2 mm na 1 m délky panelu. Spodní podpěrou se docílí vyrovnání panelú. Po uložení panelů provedeme betonáž armovaných ztužujících věnců.
Betonáž panelů:
Před betonáží zámků (spár) mezi jednotlivými panely, se musí povrch panelů řádně vyčistit a navlhčit (kropením) tak aby nedocházelo k nadměrnému odsávání vody ze zálivkového betonu. Vlastní zálivku spár a ztužujících věnců provádíme z betonu Třídy C25/30 měkké konzistence a pro dovyztužení můžeme vložit ocelové pruty. V případě nepříznivých povětrnostní vlivů ( vysychání, mráz) je nutné betonovou zálivku dostatečně chránit až do jejího zatvrdnutí. Dále je třeba zamezit pohybům ve styčných spárách mezi jednotlivými panely ( např. vlivem jejich zatížení) až do doby dostatečného zatvrdnutí zálivkového betonu. Do stropní konstrukce nesmí být zabudován stropní panel jakkoliv tvarově poškozený. Únosnost panelů lze zvýšit pomocí vhodně zvolené nadbetonávky ve výši 4 cm s pomocí drátkobetonu nebo výškou 6 cm opatřenou kari síťí 150/150/6.
Technické parametry:
- výška 210 mm, šířka 600 mm
- délka 5 650 mm
- vibrolisovaný beton C30/37
- betonářská výztuž BSt 500 KR (A)
- pevnost v tlaku 35 N/mm2
- mezní pevnost v tahu 557 N/mm2
- mez kluzu 525 N/mm2
- kontrolováno dle normy ČSN EN 1168 + A3 |
